Высокоскоростная автоматическая кашировальная линия Aspire

ВИДЕО ОБОРУДОВАНИЯ В РАБОТЕ



Технические характеристики:

Модель	1316	1416	1616
Максимальный размер заготовки, мм	1300х1300	1450х1450	1650х1650
Минимальный размер заготовки, мм	450х450	450х450	550х550
Плотность верхнего листа, гр./м2	120-800	120-800	120-800
Толщина нижнего листа, мм	0,5-10	0,5-10	0,5-10
Макс. скорость, лист./мин	150	150	150
Точность совмещения листов, мм	± 1,5	± 1,5	± 1,5
Габаритные размеры, мм	10050х2100х2180	10050х2220х2180	10050х2340х2180
Мощность, л.с.	25	25	25

Описание:

Кашировальные установки предназначены для приклеивания отпечатанной бумаги (лайнер) на картонную основу.

Серия кашировальных машин Aspire - это оборудование высокого класса, нацеленное на высокую производительность. Настройка машины осуществляется с пульта управления с touch screen дисплеем. Меню на русском языке. Все регулировки моторизированные, требуется только задать размер заготовок. В системе проводки верхнего лайнера не используются привычные цепи с установленными на них зацепами. Лайнер подается непрерывно, за совмещение с подложкой отвечает запатентованная система выравнивания с отдельными сервоприводами для верхней и нижней подачи. Благодаря этому производительность машин Aspire достигает 12 000 заготовок в час.



Верхняя подача

Запатентованная пневматическая система подачи верхнего листа позволяет быстро и ровно подавать заготовки. Подъемное устройство Е-типа для быстрой загрузки листов. Опционально машину можно оснастить устройством предзагрузки листов. Проводка листа тонкими резиновыми ремнями с помощью отдельного сервопривода. Запатентованная система выравнивания листа. Вакуумный насос Becker (Германия).



Нижний самонаклад

Подача основы осуществляется вакуумными ремнями с помощью отдельного сервопривода для обеспечения высокой точности совмещения. Моторизированная настройка боковых выравнивателей с пульта управления. Вакуумный насос Becker (Германия).



Клеевая секция

 Две пары высокоточных прессовых  валиков обеспечивают плотный прижим для кашируемых Е, В и А профилей. Точно выполненные клеевой и клеесъемный валики обеспечивают равномерное нанесение клея и качественное склеивание при минимальном расходе клея.

Прессовый и дукторный валики  хромированы для увеличения срока службы. Положение валов и зазор между ними регулируется оператором, поэтому подачу клея можно дозировать в зависимости от типа картона и скорости машины.



Прессовальный конвейер

В большинстве кашировальных линий используется конвейер с верхними прижимными роликами и нижними прижимными плитами. Недостатком такой конструкции является появляющийся в течение короткого времени прогиб нижних прижимных плит и как следствие не проклеивание листов в некоторых местах.

В кашировальных линиях Aspire в конструкции конвейера в качестве прижима используются верхние и нижние ролики. Это исключает прогиб и обеспечивает стабильные прижим и проклеивание продукции в течение всего срока эксплуатации.

Моторизированная настройка положения верхнего прижимного транспортера с пульта управления.

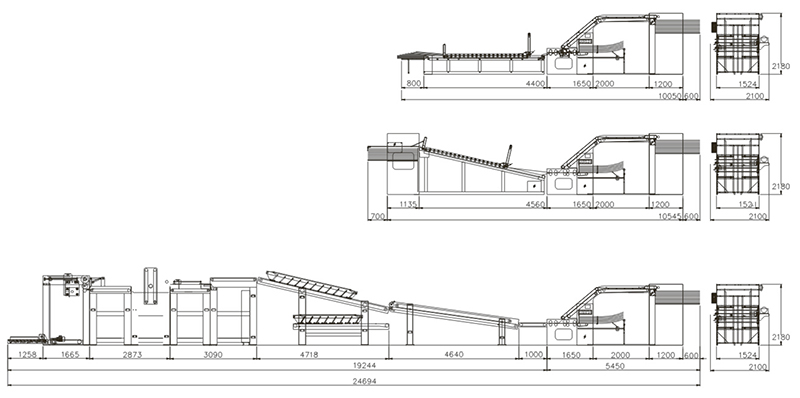

Варианты исполнения машины:
