Автоматическая кашировальная линия YL

Технические характеристики:

Модель	YL-1300	YL-1450	YL-1450L	YL-1600L
Макс. размер заготовки, мм	1300х1100	1450х1100	1450х1450	1600х1450
Мин. размер заготовки, мм	350х350	350х350	400х400	400х400
Мощность, кВт	10,5	10,5	12,5	12,5
Габаритные размеры, м	13,5х2,13х2,6	13,5х2,28х2,6	15,5х2,28х2,95	15,5х2,43х2,95
Макс. скорость, лист/мин	100	100	80	80
Масса, кг	5500	6000	6500	6700

Описание:

Автоматическая кашировальная машина предназначена для приклеивания отпечатанной бумаги (лайнер) на картонную основу. Модификации кашировальных установок различаются степенью автоматизации подачи листов.

Серия кашировальных машин YL - это оборудование высокого класса. Продуманная надежная конструкция с автоматическим управлением и максимальным уровнем безопасности рассчитана на долгую работу при высоких скоростях и обеспечивает удобство работы обслуживающего персонала.

Точное совмещение и деликатная проводка материала позволяют выполнять сложные заказы.

Верхняя подача

Автоматическая подача осуществляется с помощью присосок по одному листу и оснащена вакуумной помпой.

Четыре присасывающих устройства обеспечивают более точную и плавную подачу. Система датчиков отслеживает и предотвращает замятие или отсутствие листа.

Нижний самонаклад

Подача картона или гофрокартона производится из стопы с помощью вакуумного транспортера, начиная с нижнего листа. Для лучшего захвата в машине используются шесть вакуумных транспортерных ремней.

Подающий транспортер

Служит для выравнивания листов и их транспортировки в клеевую секцию. Благодаря микрометрической проводке, лист проводится и накладывается на картон с совмещением ±1.5 мм.

Клеевая секция

Для равномерного склеивания используются две пары прижимных валов. Две пары высокоточных прессовых валиков обеспечивают плотный прижим для кашируемых Е, В и А профилей.

Точно выполненные клеевой и клеесъемный валики обеспечивают равномерное нанесение клея и качественное склеивание при минимальном расходе клея. Клеевой вал изготовлен со специальной гравировкой. Прессовый и дукторный валики хромированы для увеличения срока службы. Положение валов и зазор между ними регулируется оператором, поэтому подачу клея можно дозировать в зависимости от типа картона и скорости машины.

Прессовальный блок

В большинстве кашировальных линий используется конвейер с верхними прижимными роликами и нижними прижимными плитами. Недостатком такой конструкции является появляющийся в течение короткого времени прогиб нижних прижимных плит и как следствие не проклеивание листов в некоторых местах.

В кашировальных линиях YL в конструкции конвейера в качестве прижима используются верхние и нижние ролики. Это исключает прогиб и обеспечивает стабильные прижим и проклеивание продукции в течение всего срока эксплуатации.

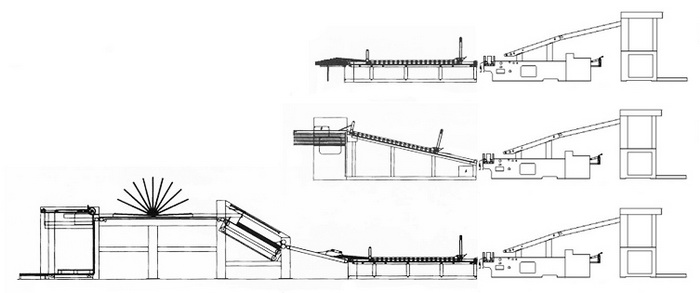

Опционально кашировальная линия может комплектоваться устройством переворота пачек и автоматическим листоукладчиком.
