Описание:
Линия предназначена для фальцевания и склеивания заготовок из микрогофрокартона и кашированного картона.
Технические характеристики:
|
Модель |
JK-1600A |
JK-1600C |
JK-1600РС |
|
Максимальный размер заготовки, мм |
1600х1100 |
1600х1100 |
1600х1100 |
|
Минимальный размер заготовки, мм |
450х110 |
450х110 |
450х110 |
|
Максимальная скорость, м/мин |
250 |
250 |
250 |
|
Длина линии, мм |
12095 |
13430 |
16265 |
|
Ширина линии, мм |
1882 |
1882 |
1882 |
|
Высота линии, мм |
1700 |
1700 |
1700 |
|
Мощность основного двигателя, кВт |
9,75 |
15 |
18,5 |
|
Масса, кг |
8000 |
9500 |
11500 |
Комплектация:
Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки (только JK-1600PC).
Секция первой фронтальной фальцовки (кроме JK-1600A).
Секция второй фронтальной фальцовки с вакуумным удержанием заготовки в районе передних загибателей (кроме JK-1600A).
Верхние клеевые диски (кроме JK-1600A).
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Интерфейс машины:
Основной пульт управления работой машины и счетчика-отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.
Опциональное оснащение:
Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.
Тип обрабатываемых коробок:
Коробка с одной точкой склейки.
|
|
JK-1600А |
JK-1600C |
JK-1600PC |
|
B, мм |
450(260)-1600 |
450(260)-1600 |
450(260)-1600 |
|
L макс., мм |
1100 |
1100 |
1100 |
|
L1 мин., мм |
110 |
110 |
110 |
Коробка с двойными стенками (две точки склейки).
|
|
JK-1600C |
JK-1600PC |
|
B, мм |
450(260)-1550 |
450(260)-1550 |
|
L, мм |
160-1100 |
160-1100 |
|
b мин., мм |
190 |
190 |
|
F мин., мм |
30 |
30 |
Коробка с автоматически складывающимся дном (три точки склейки).
|
|
JK-1600C |
JK-1600PC |
|
B, мм |
450(260)-1600 |
450(260)-1600 |
|
L макс., мм |
1100 |
1100 |
|
D макс., мм |
150 |
150 |
|
h1 мин., мм |
110 |
110 |
|
a мин., мм |
75 |
75 |
|
b мин., мм |
50 |
50 |

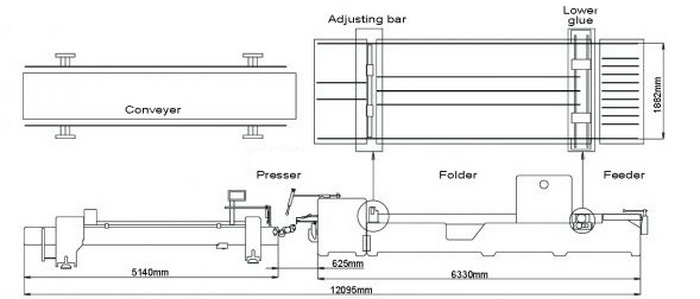

Схема линии JK-1600А:

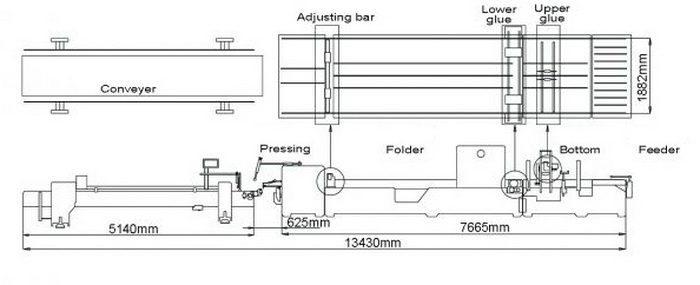

Схема линии JK-1600С:

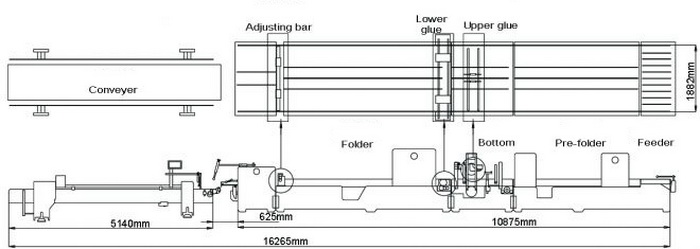

Схема линии JK-1600РС:
