Автоматическая фальцевально-склеивающая линия JK-1400A/C/PC

Описание:
Линия предназначена для фальцевания и склеивания заготовок из микрогофрокартона и кашированного картона.

Технические характеристики:

Модель	JK-1400A	JK-1400C	JK-1400РС
Максимальный размер заготовки, мм	1400х1100	1400х1100	1400х1100
Минимальный размер заготовки, мм	450х110	450х110	450х110
Максимальная скорость, м/мин	250	250	250
Длина линии, мм	12095	13430	16225
Ширина линии, мм	1682	1682	1682
Высота линии, мм	1700	1700	1700
Мощность основного двигателя, кВт	9,75	15	18,5
Масса, кг	7000	8500	10500

Комплектация:

Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки (только JK-1400PC).
Секция первой фронтальной фальцовки (кроме JK-1400A).
Секция второй фронтальной фальцовки с вакуумным удержанием заготовки в районе передних загибателей (кроме JK-1400A).
Верхние клеевые диски (кроме JK-1400A).
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.

Интерфейс машины:

Основной пульт управления работой машины и счетчика-отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Опциональное оснащение:

Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.

Тип обрабатываемых коробок:

Коробка с одной точкой склейки.

	JK-1400А	JK-1400C	JK-1400PC
B, мм	450(260)-1400	450(260)-1400	450(260)-1400
L макс., мм	1100	1100	1100
L1 мин., мм	110	110	110

Коробка с двойными стенками (две точки склейки).

	JK-1400C	JK-1400PC
B, мм	450(260)-1350	450(260)-1350
L, мм	160-1100	160-1100
b мин., мм	190	190
F мин., мм	30	30

Коробка с автоматически складывающимся дном (три точки склейки).

	JK-1400C	JK-1400PC
B, мм	450(260)-1400	450(260)-1400
L макс., мм	1100	1100
D макс., мм	150	150
h1 мин., мм	110	110
a мин., мм	75	75
b мин., мм	50	50

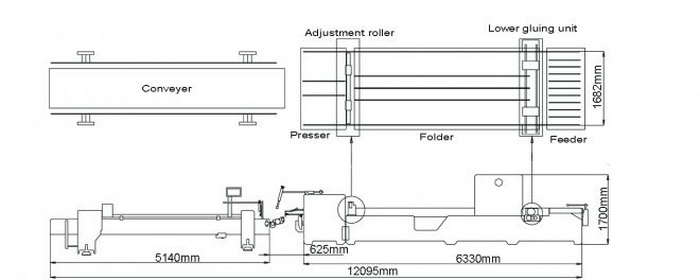

Схема линии JK-1400А:

Схема линии JK-1400С:

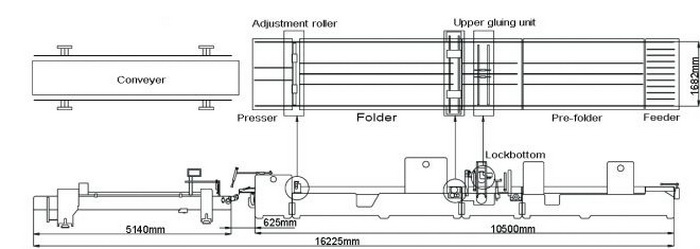

Схема линии JK-1400PC:
