Машина для вклейки окошек WPA-1000BF/DBF

ВИДЕО ОБОРУДОВАНИЯ В РАБОТЕ



Технические характеристики:

Модель	WPA-1000BF	WPA-1000DBF
Длина заготовки, мм	100 - 710	100 - 710
Ширина заготовки, мм	80 - 1000	80 - 480
Длина пленки, мм	38 - 520	38 - 520
Ширина пленки, мм	30 –  840	30 - 400
Толщина пленки, мм	0,03 – 0,2
Максимальная скорость, шт./мин       длина более 330 мм       длина менее 330 мм	150 300	300 600
Материал заготовки	картон от 300 гр./м2; гофрокартон «Е»
Общая мощность, кВт	10,74



Описание:

Толщина основной рамы 30 мм

Машина имеет сертификат безопасности СЕ



Секция подачи

Регулировка с помощью электромагнитной муфты

Верхний самонаклад

Вакуумный прижим заготовок (опция)

Секция выравнивания заготовок

Легкая настройка позиционирования заготовки в заданном диапазоне

Проводка заготовок с помощью цепных толкателей



Клеевая секция

Автономный привод клеевого вала продолжает вращение во время останова машины для предотвращения засыхания клея

Клеевая система может полностью выдвигаться из машины для обслуживания и удобной очистки

Вакуумная проводка листа до секции выкладки для точного позиционирования

Фото сенсор для автоматического подъема клеевого вала при отсутствии заготовок на подаче

Регулировка клишенесущего вала влево, вправо, по часовой и против часовой стрелки для легкого и точного позиционирования клише

Верхний клеевой резервуар для контроля уровня клея и легкой замены



Секция нанесения пленки

Ротационный нож отрезания пленки для точного и ровного реза

Цилиндр для передачи пленки с вакуумным прижимом

Легкая ручная подстройка позиционирования пленки относительно заготовки

Функция останова резки пленки при отсутствии  заготовок на подаче для экономии пленки (опция)



Секция выкладки листов

Автономный привод конвейера для подстройки скорости под различную длину заготовок

Устройство подсчета и разделения заготовок (опция)

Приемный конвейер может сдвигаться в сторону для легкой очистки и обслуживания

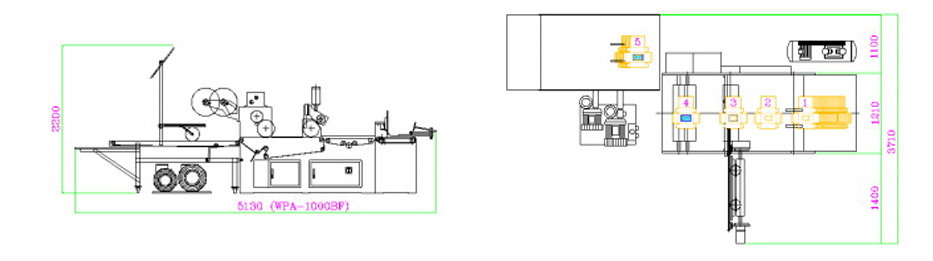

Схема линии:
