Описание:
Линия предназначена для фальцевания и склеивания заготовок из картона.
Технические характеристики:
|
Максимальный размер заготовки, мм |
700х600 |
|
Минимальный размер заготовки, мм |
100х100 |
|
Максимальная скорость, м/мин |
300 |
|
Длина линии, мм |
9740 |
|
Ширина линии, мм |
882 |
|
Высота линии, мм |
1350 |
|
Мощность основного двигателя, кВт |
17 |
|
Масса, кг |
4500 |
Состав машины:
Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки.
Секция первой фронтальной и задней фальцовки.
Секция второй фронтальной и задней фальцовки с вакуумным удержанием заготовки в районе передних загибателей.
Верхние клеевые диски.
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Перекрестный выводной конвейер.
Интерфейс машины:
Сенсорный экран управления работой задних загибателей Industrial Personal Computer (IPC).
Основной пульт управления работой машины и счетчика - отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный пульт управления работой машины расположенный на перекрестном конвейере.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.
Опциональное оснащение:
Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.
Тип обрабатываемых коробок:
Коробка с одной точкой склейки.
|
В, мм |
100-700 |
|
L макс., мм |
600 |
|
L1 мин., мм |
60 |
Коробка с автоматически складывающимся дном (три точки склейки).
|
В, мм |
180-700 |
|
L макс., мм |
600 |
|
D макс., мм |
120 |
|
h1 мин., мм |
60 |
|
a мин., мм |
50 |
|
b мин., мм |
30 |
Коробка с двойными стенками (две точки склейки).
|
В, мм |
100-400 |
|
L, мм |
100-600 |
|
С1 макс., мм |
700 |
|
D1 макс., мм |
690 |
|
F мин., мм |
15 |
Коробка с 4-мя углами склейки (четыре точки склейки).
|
В, мм |
150-700 |
|
L, мм |
120-500 |
|
a мин., мм |
100 |
|
b, мм |
20-120 |

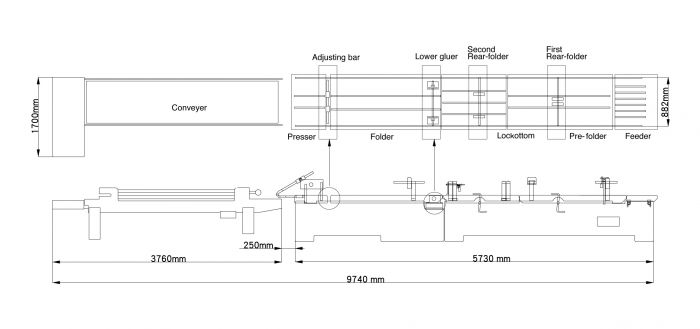

Схема линии:
