Автоматическая фальцевально-склеивающая линия JK-1000PCF

Описание:
Линия предназначена для фальцевания и склеивания заготовок из картона.

Технические характеристики:

Максимальный размер заготовки, мм	1000х1100
Минимальный размер заготовки, мм	150х80
Максимальная скорость, м/мин	300
Длина линии, мм	13625
Ширина линии, мм	1232
Высота линии, мм	1350
Мощность основного двигателя, кВт	25
Масса, кг	7000

Состав машины:

Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки.
Секция первой фронтальной и задней фальцовки.
Секция второй фронтальной и задней фальцовки с вакуумным удержанием заготовки в районе передних загибателей.
Верхние клеевые диски.
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Перекрестный выводной конвейер.

Интерфейс машины:

Сенсорный экран управления работой задних загибателей Industrial Personal Computer (IPC).
Основной пульт управления работой машины и счетчика - отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный пульт управления работой машины расположенный на перекрестном конвейере.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Опциональное оснащение:

Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.

Тип обрабатываемых коробок:

Коробка с одной точкой склейки.

В, мм	150-1000
L макс., мм	1100
L1 мин., мм	80

Коробка с автоматически складывающимся дном (три точки склейки).

В, мм	150-900
L макс., мм	1100
D макс., мм	150
h1 мин., мм	80
a мин., мм	60
b мин., мм	30

Коробка с двойными стенками (две точки склейки).

В, мм	130-760
L, мм	110-1100
С1 макс., мм	900
D1 макс., мм	890
F мин., мм	15

Коробка с 4-мя углами склейки (четыре точки склейки).

В, мм	180-1000
L, мм	150-900
a мин., мм	120
b, мм	30-150

Коробка с 6-ю углами склейки (шесть точек склейки).

В, мм	330-1000
L, мм	150-900
a мин., мм	120
b, мм	30-150

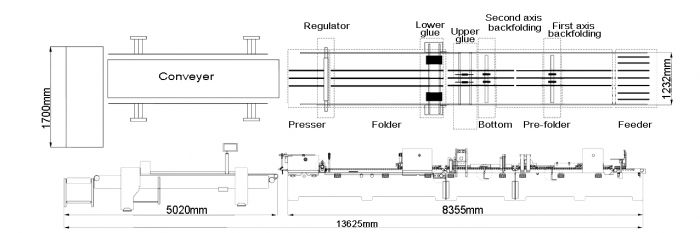

Схема линии:
